高鋁復合磚采用優(yōu)質(zhì)致密粘土磚和高強致密高鋁磚雙層復合。粘土磚為AL2O3含量40％~45％的硅酸鋁質(zhì)耐火制品，礦物組成為莫來石 (3AL2O3·2SiO)20％一50％，玻璃相25％- 60％和方石英及石英(最高可達3O％)。粘土磚指標含量可按低氣孔粘土磚，相應的耐火度不低于1730℃。荷重軟化點在1350℃，熱穩(wěn)定性較好。高強致密高鋁磚，是由75高鋁礬土、和一定量的ZrO2質(zhì)材料。加入結(jié)合劑制成。高鋁礬土為致密型80礬土熟料，該高鋁復合磚，強度高、熱震穩(wěn)定性及抗渣浸蝕性能好，且耐高溫。

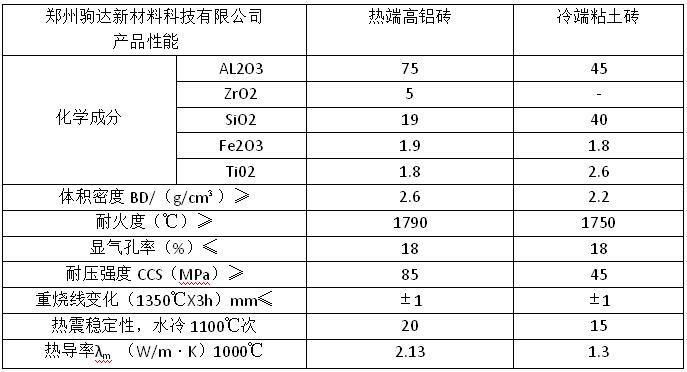

高鋁復合磚具有耐火度高、強度大、熱震穩(wěn)定性好、抗侵蝕能力強的特點，使用中耐沖刷，耐磨損，抗侵蝕，抗結(jié)構(gòu)剝落。屬中性偏酸性耐火材料，高溫下對酸性物質(zhì)的侵蝕抵抗性強 。其理化指標見表。

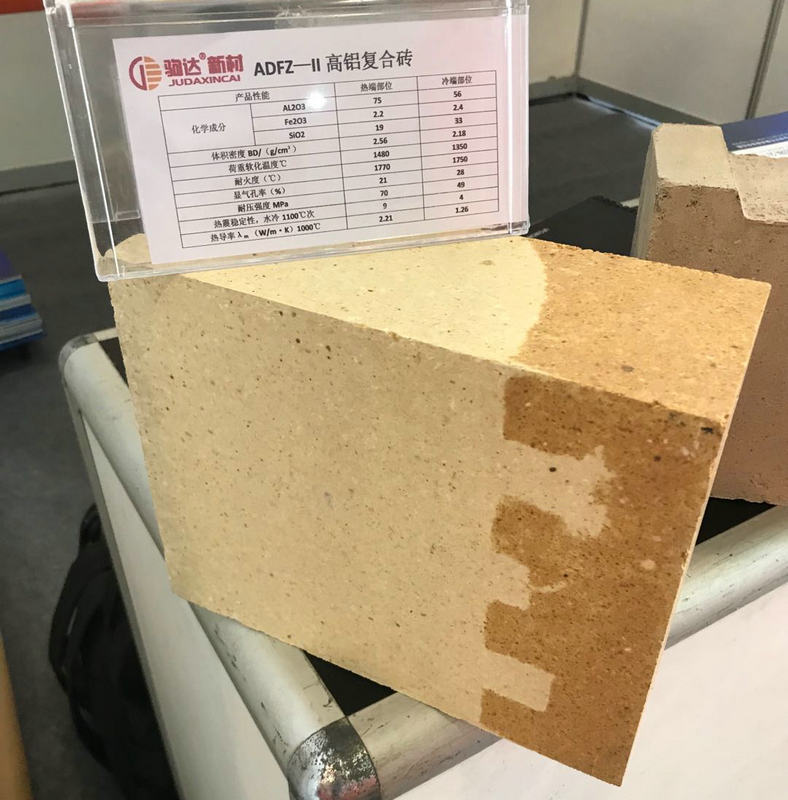

雙層高鋁復合磚中熱端（接觸火焰的耐火磚為高強致密）高鋁磚，厚度為250mm，導熱系數(shù)為2.13w /m·K。冷端（與筒體內(nèi)壁相接）為致密粘土磚，厚度為80mm，導熱系數(shù)為1.3W/m·K，根據(jù)粘土磚的外壁溫度和內(nèi)壁溫度的關系，如用于φ3.4固廢焚燒爐中總體厚度設計在330mm，通過內(nèi)壁1200℃高溫焚燒溫度的傳導，外壁溫度＜200℃，如果采用雙層砌筑，需要先砌筑一層粘土耐火磚，再砌筑一層高鋁耐火磚不但增加了材料預算而且增加了砌筑難度及砌筑厚度。在采用一種磚型兩種材質(zhì)的情況下即減少了砌筑難度，又降低了砌筑厚度。
